Подробная информация о продукте:
Оплата и доставка Условия:
|
Материал корпуса: | WCB | Материал места: | ptfe |
---|---|---|---|
материал шарика: | WCB | Давление: | PN16 |
Модель порта: | Л-порт | Подключение: | Фланец |
Высокий свет: | flange end ball valve,ball valve flange type |

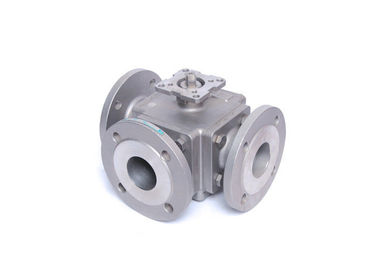

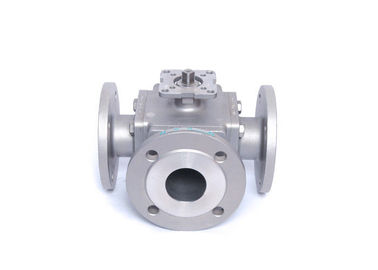

Небольшой полный путь порта 3 служил фланцем тело шарикового клапана квадратное с пусковой площадкой установки
Спецификации
Бросая плавая шариковый клапан
Применимые стандарты:
- Дизайн и производство: ГБ12237-89
- Соединение: ДЖБ/Т79
- Придайте огнестойкость тесту: АПИ607 4-ое 1993
- Тест и осмотр: ГБ/Т13927-1992
Ряд размера:
- ДН15 | ДН200
Оценка давления:
- ПН16 ПН25 ПН40
Диапазон температур:
- -20°К~185°К
Трехсторонний шариковый клапан можно разделить в тип К44Л и тип К45Т для различных требований к переключения среднего направления подачи. МОДЕЛЬ «Л-ПОРТ» может осуществить переключение среднего направления подачи, и 2 канала который могут быть перпендикулярн друг к другу можно соединиться или закрыться. МОДЕЛЬ «Т-ПОРТ» может осуществить разделять или смешанная подачу средства, не только может осуществить переключение среднего направления подачи, но также может соединить 3 канала друг к другу, и может также закрыть любой канал и соединить другие 2 канала. Клапан имеет характеристики компактной текстуры, красивые возникновение и хороший герметизирующ представление.
Давление | Размер | Л | Л1 | Д | Д1 | Д2 | З-φд | ИСО5211 φД |
4-φВ |
ПН16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | Ф5 | 4-φ6 |
20 | 160 | 80 | 105 | 75 | 55 | 4-14 | Ф5-Ф7 | 4-φ8 | |
25 | 180 | 90 | 115 | 85 | 68 | 4-14 | Ф5-Ф7 | 4-φ8 | |
32 | 200 | 100 | 135 | 100 | 78 | 4-18 | Ф5-Ф7 | 4-φ8 | |
40 | 220 | 110 | 145 | 110 | 88 | 4-18 | Ф7-Ф10 | 4-φ10 | |
50 | 240 | 120 | 160 | 125 | 102 | 4-18 | Ф7-Ф10 | 4-φ10 | |
65 | 260 | 130 | 180 | 145 | 122 | 4-18 | Ф7-Ф10 | 4-φ10 | |
80 | 280 | 140 | 195 | 160 | 138 | 8-18 | Ф10-Ф12 | 4-φ12 | |
100 | 320 | 160 | 215 | 180 | 158 | 8-18 | Ф10-Ф12 | 4-φ12 | |
125 | 280 | 190 | 245 | 210 | 188 | 8-18 | Ф12-Ф14 | 4-φ16 | |
150 | 440 | 220 | 280 | 240 | 212 | 8-23 | Ф14-Ф16 | 4-φ16 | |
200 | 550 | 275 | 335 | 295 | 268 | 12-23 | Ф14-Ф16 | 4-φ16 |
Применение
Клапан главным образом использован в промышленных обеспечивая циркуляцию водоснабжении и дренаже, городском водоснабжении и дренаже, многоэтажных зданиях и гостиницах надутого выхода воды насоса, используемого для того чтобы отрезать назад воду и исключение разрушительного молотка воды, гарантию безопасная работа сети трубы. Конструировал принять полный отчет экологических требований, никакую вибрацию, никакой шум, ровную деятельность, обеспечьте что гостиницы, жилой тихий и имейте функции энергосбережения.
Прочность шарикового клапана 3 путей
1. Жидкое сопротивление низко, и коэффициент сопротивления равен к лентхх трубы.
2. Структура проста, небольшая в размере и свете в весе.
3. Она компактна и надежна, и имеет хорошие свойства запечатывания. Она также широко была использована в системах вакуума.
4. Деятельность удобна, отверстие и заключение быстры, и вращение 90° от полного отверстия к полному заключению, которое удобно для международного контроля.
5. Обслуживание удобно, шариковый клапан имеет простую структуру, и кольцо запечатывания вообще передвижное, и разборка и замена относительно удобны.
6. Когда полно открытый или полно закрытый, поверхность для заклеивания шарика и место клапана изолирует от средства, и средства не причиняет размывание поверхности для заклеивания клапана.
7. Широкий диапазон применений, от небольшого к немного миллиметров, до немного метров, от глубокого вакуума к высокому давлению можно приложить.
